圆心已知，半径已知
方法一： 点击绘图〉〉圆弧〉〉起点、圆心、角度，在输入角度时，输入 ‘cal  回车，表达式输入“弧长/半径*180/pi”，即可.
方法二：按要求的半径画圆，用ＴＲＩＭ命令任取一段弧，输入ＬＥＮ命令，选以上弧
输入命令Ｔ，输入指定的弧长
选择修改对象，点击该弧

输入ＬＩＳＴ，查询一下保留的弧长


方法

  • 1
    如图所示在CAD里绘制任意长度的圆弧
  • 2

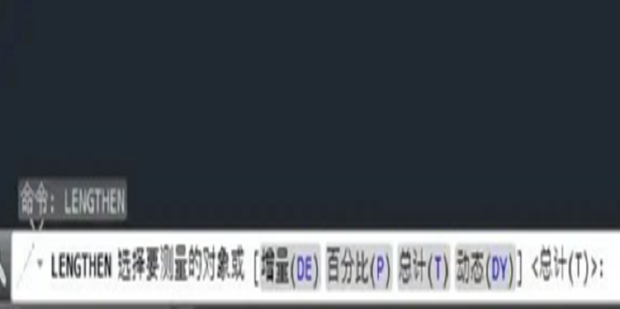

    在命令框里输入LEN指令
  • 3
    在命令内的指定位置输入修改圆弧长度的参数
  • 4
    如图所示，圆弧长度修改完成
